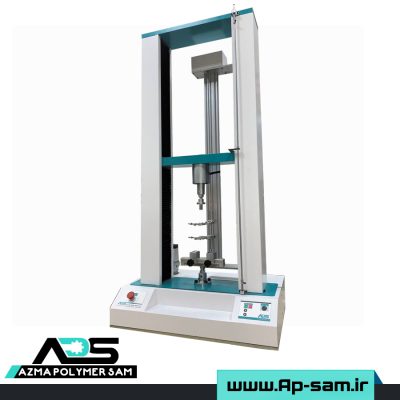

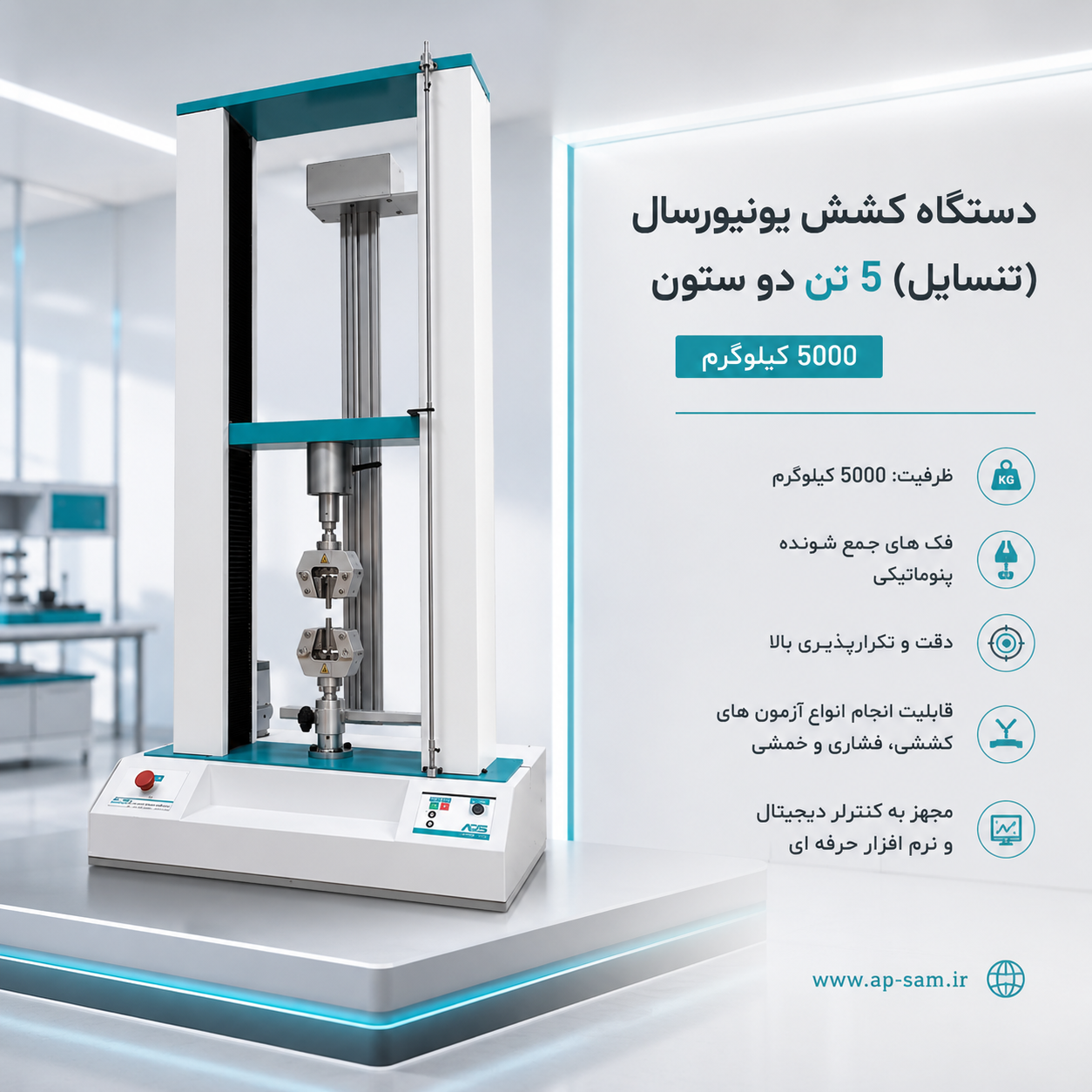

دستگاه کشش یونیورسال (تنسایل) 5 تن دو ستون (۵۰۰۰ کیلو)

توضیحات

دستگاه (تنسایل) کشش یونیورسال 5 تن دو ستون (۵۰۰۰ کیلو)

دستگاه تنسایل کشش یونیورسال 5 تن دو ستون تولید شده در شرکت آزما پلیمر سام با استفاده از تست کشش توسط دستگاه تنسایل یا دستگاه کشش که دستگاه یونیورسال نیز نامیده می شود می توان درباره ی خواص ماده تا حد زیادی آشنا شد. وقتی به کشیدن قطعه تا زمان شکستن ادامه دهید، به میزان استحکام کششی ماده یا محصول دست خواهید یافت. منحنی حاصله نمایانگر چگونگی واکنش ماده در برابر نیروهای اعمالی خواهد بود. حداکثر تنش بسیار مهم بوده و معمولاً در نمودار، “استحکام نهایی” یا UTS نامیده می شود.

دستگاه تست کشش چیست؟

اطلاعات بیشتر درباره دستگاه تست کشش (تنسایل):

در اکثر آزمون کشش مواد توسط دستگاه کشش تنسایل می توان مشاهده کرد که در مراحل اولیه ی آزمون ارتباط بین نیروی اعمالی یا بار وارده و ازدیاد طول نمونه تحت تست، بصورت خطی است. در این ناحیه، نمودار از رابطه ای به نام “قانون هوک” تبعیت می کند که در آن نسبت تنش به کرنش مقدار ثابت E می باشد. E معرف شیب خط در این ناحیه است، که درآن تنش متناسب با کرنش بوده و “مدول الاستیسیته” یا “مدول یانگ” نامیده می شود.

مدول الاستیسیته مقیاسی از سفتی ماده است، اما فقط در ناحیه ی خطی منحنی اعمال می گردد. اگر نمونه ای در این ناحیه خطی تحت بار قرار گیرد، با برداشتن بار ماده دقیقاً به همان شرایط قبل از بارگذاری باز خواهد گشت. در نقطه ای که منحنی دیگر خطی نیست و از خط مستقیم منحرف می گردد، قانون هوک دیگر قابل اجرا نبوده و تغییر شکل دائمی در نمونه بوقوع می پیوندد. این نقطه “حد الاستیک یا حد تناسب” نامیده می شود.



تست کشش:

تست کشش، به میزان افزایش بار یا نیرو به ماده که باعث واکنش پلاستیکی شده،گفته می شود . در این زمان اگر بار از نمونه برداشته شود، ماده به شرایط اولیه قبل از اعمال فشار باز نخواهد گشت. مقدار “استحکام تسلیم” ماده عبارت است از تنش وارده که در آن تغییر پلاستیک همچنان که بار اعمال می شود در ماده رخ می دهد. برای برخی مواد (به عنوان مثال فلزها و پلاستیک ها)، خروج از ناحیه خطی الاستیک به راحتی قابل شناسایی نیست. از این رو، روش آفست، برای تعیین استحکام تسلیم ماده ی تحت آزمون بکار می رود. این روش ها در استاندارد ASTM E8 (فلزها) و D632 (پلاستیک ها) مورد بحث قرار می گیرند. آفست یا آستانه بصورت درصدی از تغییر طول مشخص می گردد (برای فلزها طبق استاندارد ASTM E8 معمولاً 0.2% و برای پلاستیک ها 2% مورد استفاده قرار می گیرد). تنشی (R) که از نقطه تقاطع (r) منحنی با خط رسم شده منطقه الاستیک خطی (با شیب برابر با مدول الاستیسیته) از آفست “m” ، تعیین می گردد، استحکام تسلیم به روش آفست را ارائه می کند. منحنی کشش برخی مواد ناحیه خطی تعریف شده ی خوبی ندارد. در این موارد، استاندارد ASTM E111 روش های جایگزین دیگری در تعیین ضریب الاستیسیته یک ماده به همان خوبی مدول یانگ ارائه می کند. این ضرائب جایگزین، مدول متقاطع و مدول مماس هستند.

دستگاه تست استاندارد آزمون کشش:

استاندارد های آزمون کشش پلاستیک ها  ISO 37, ASTM D638, ISO 6259, ISO 527, ملی 6621  و … و تعداد دیگری از استانداردهای ملی و بین المللی می باشد که به وسیله ی دستگاه تنسایل یونیورسال انجام می شود. در زمان آزمون کشش می توانید میزان کش آمدگی یا ازدیاد طول نمونه ی تحت آزمون کشش را بیابید. این مقدار می تواند از اندازه گیری مطلق میزان تغییر در طول یا اندازه گیریِ نسبی به نام “کرنش” بیان گردد. کرنش به خودی خود می تواند به دو طریق مختلف بیان گردد، “کرنش مهندسی” و “کرنش حقیقی“.

کرنش مهندسی شاید ساده ترین و رایج ترین اصطلاح برای کرنش باشد که از نسبت تغییر طول به طول اولیه حاصل می گردد، e=∆L/L0 .

کرنش حقیقی مشابه کرنش مهندسی است با این تفاوت که بر اساس طول آنی (لحظه ای) نمونه تحت آزمون تعیین می گردد.

دستگاه کشش یونیورسال (تنسایل) 5 تن  دو ستون یکی از خواصی که می تواند برای مواد تعیین کند استحکام نهایی (UTS) است. UTS ماکزیمم باری است که نمونه می تواند در طول تست تحمل کند. UTS ممکن است با استحکام شکست برابر باشد یا نباشد، و این بستگی دارد که چه نوع ماده ای را مورد آزمون قرار می دهید… شکننده، چکش خوار، یا حتی ماده ای که هر دو مشخصه را داراست. گاهی ممکن است که یک ماده زمانیکه در آزمایشگاه تحت تست قرار می گیرد چکش خوار باشد، اما زمانیکه از آن استفاده می شود و در معرض سرمای شدید قرار می گیرد، ممکن است رفتارش به شکننده تغییر یابد.

نمونه‌های مختلف فک و گیره برای نمونه‌های آزمایشی A تا C برای نمونه‌های دایره وار، D و E و نمونه‌های تخت دستگاه کشش یونیورسال (تنسایل) 5 تن دو ستون.

راهنمای خرید دستگاه تنسایل (دستگاه تست کشش یونیورسال)



نحوه‌ی کار دستگاه کشش یونیورسال (تنسایل) 5 تن دو ستون (۵۰۰۰ کیلو)

طرح دستگاه کشش تنسایل دو ستون : دستگاه تنسایل ابتدا توسط تیم کارشناسی امکان سنجی شده وپس از طی کردن مراحل ذیل توسط طراحان شرکت طراحی اولیه و سپس نهایی شده و به مرحله تولید می رسد. 1-تعریف نیاز یا مشکل 2-تعیین مشخصات اولیه طرح 3-مشخصات فنی 4-ابعاد و اندازه 5-عمر 6-مقدار تولید 7-شرایط محیط کار 8-برسی شرایط اوپراتوری 9-هزینه یابی 10-تنوع پذبری 11-مصرف 12-منبع قدرت  13-نحوه کنترل 14-شکل ظاهری 15-تعمیرو نگهداری 16-حمل و نقل 17-آلودگی 18-استاندارد 19-فاصله زمانی میان تولید و عرضه برای فروش 20-قابلیت اعتماد و ایمنی 21-سهولت استفاده 22-امکانات ساخت 23- جنس و مواد اولیه 24-محدودیت‌های زمانی 25-ایده‌پردازی و خلاقیت
دستگاه کشش تنسایل تک ستون :  (کشش، فشار، خمش، سیکل ،  پارگی،آسودگی از تنش ، سفتی حلقوی لوله، ضریب اصطکاک، برش،چسبندگی ، پیلینگ و …) مطابق با استاندارد ISO 37, ASTM D638, ISO 6259, ISO 527,ملی 6621 ابعاد دستگاه : 180*45*55 سانتی متر(W*D*H ) کورس مفید دستگاه (بدون فک) :  600 میلیمتر سرعت دستگاه: 1  تا 500 میلیمتر بر دقیقه دقت درسرعت: 0.5 ± درصد دقت در جابجایی: 0.01 ± میلیمتر مجهز به محدود کننده های سخت افزاری ( Limit switch) و نرم افزاری قابلیت کالیبراسیون نرم افزاری لودسل و سرعت و جابجایی توسط اپراتور قابلیت ثبت و بازخوانی و پرینت اطلاعات به صورت نامحدود قابلیت مقایسه چند نمودار با یکدیگر
سیستم حرکتی بال اسکرو ساخت آلمان یکی از وسایل مکانیکی‌ که با کمترین میزان اصطکاک ممکن، حرکت چرخشی را به حرکت خطی تبدیل می کند، بال اسکرو می باشد. بال اسکروها که وظیفه‌ی انتقال نیروها و حرکت اشیاء را بر عهده دارند، نیروهای چرخشی کوچک را به نیروهای فشاری و کششی تبدیل می‌کنند.
نیرو سنج ( لودسل ) کره ای Accuracy 0.03% FS لودسل یك نوع حسگر (Sensor) الكترونیكی برای اندازه‌گیری وزن و نیرو است. كه در انواع كششی، خمشی، فشاری و پیچشی ساخته شده است.
اندازه گیری جابجایی اندازه گیری جابجایی و ازدیاد طول به وسیله انکودر صورت میگیرد.در واقع انکودر ، وسیله ای است که قابلیت تبدیل حرکت مکانیکی دورانی به خطی را دارا است.
کنترل Servo موتور ساخت تایوان    سروو موتور از دو کلمه سروو (Servo) به معنای فرمان یار و موتور (Motor) به معنای محرک تشکیل شده است؛ بنابراین سروو موتور به معنای موتور/محرک فرمان یار یا خود تنظیم است.از جمله وظایف ضروری سروو موتور و مدارات الکتریکی آن، افزایش دقت در مواردی همچون، کنترل زاویه، کنترل شتاب، کنترل سرعت و موقعیت دهی دقیق است.
سیستم کنترل ساخت آزما پلیمر سام از کنترلرها می توان به عنوان مغز دستگاه نام برد . اساس کار کنترلرها، نظارت و بهبود روندکار دستگاه است . .هدف از بکارگیری واحد کنترلر پیاده سازی الگوهای کنترل کننده برای ورودی و خروجی ها است. تمامی مراحل طراحی و ساخت و اجرای کنترلر های دستگاه توسط همکاران شرکت انجام می پذیرد.
نرم افزار طراحی آزما پلیمر سام دستگاه تست کشش با توجه قابلیت هایی که دارد، از نرم افزار مشخصی برای اجرای دستورات و محاسبات مربوط به تست کشش بهره می برد. این نرم افزار دارای قابلیت هایی برای کالیبراسیون بسیار دقیق لودسل، اکستنسومتر، سرعت و جابجایی هستند و این قابلیت را فراهم می آورند که اپراتور دستگاه بتواند لودسل را در ۲ نقطه و اکستنسومتر را در ۶ نقطه کالیبره کند.تمامی مراحل طراحی و ساخت و اجرای نرم افزارهای دستگاه توسط همکاران شرکت انجام می پذیرد.
اکستنسومتر جهت تعیین ازدیاد طول دستگاهی که تغییرات طول نمونه را در دستگاه تست کشش اندازه گیری می کند، اکستنسومتر است. این ابزار با اتصال به دو سر قطعه کار میزان افزایش طول آن را حین آزمون اندازه گیری می کند.کشش سنج های امروزی دقت بالایی تا حدود 1 میکرومتر دارند. با استفاده از همین بخش دستگاه است که می توان منحنی تنش – کرنش نمونه را رسم کرد و پارامترهایی از قبیل مدول یانگ، ازدیاد طول نقطه تسلیم، ازدیاد طول ماکزیمم تنش و ازدیاد طول کلی را استخراج کرد.
فک کششی خود جمع شونده برای انجام آزمون کشش نیاز به نگه دارنده نمونه به دستگاه می باشد که اصطلاحا فک یا گیره گفته می شود.این فک ها انواع مختلفی دارند که یک نمونه از آن فک کششی خود جمع شونده می باشد که با توجه به مکانیزم طراحی شده آن ، نیازی به سفت کردن دستی آن بر روی نمونه نمی باشد.
فک کششی دستی برای انجام آزمون کشش نیاز به نگه دارنده نمونه به دستگاه می باشد که اصطلاحا فک یا گیره گفته می شود.این فک ها انواع مختلفی دارند که یک نمونه از آن فک کششی دستی می باشد که برای نگه داشتن نمونه نیاز به سفت کردن دستی آن بر روی نمونه می باشد.
فک خمشی سه نقطه برای انجام آزمون خمشی نیاز به نگه دارنده نمونه به دستگاه می باشد که اصطلاحا فک یا گیره گفته می شود. این فک ها انواع مختلفی دارند که یک نمونه از آن فک خمشی سه نقطه می باشد. از نتایج این آزمون، مدول الاستیسیته خمشی، تنش خمشی و کرنش خمشی قطعات را می توان استخراج کرد
فک فشاری برای انجام آزمون خمشی نیاز به نگه دارنده نمونه به دستگاه می باشد که اصطلاحا فک یا گیره گفته می شود.این فک ها انواع مختلفی دارند که یک نمونه از آن فک فشاری می باشد. از نتایج این آزمون، می توان به مقاومت فشردگی مواد در برابر نیروی فشاری اعمالی دست یافت.
فک و فیکسچر های مختلف برای انجام آزمون های کشش، فشار، خمش، سیکل ، پارگی، آسودگی از تنش ، سفتی حلقوی لوله، ضریب اصطکاک، برش،چسبندگی ، پیلینگ و … نیاز به فک و فیکسچر های مختلفی می باشد که تمامی آنها طراحی و به کار گرفته شده اند.
دستورالعمل دستگاه تنسایل به همراه دستگاه تنسایل یک دستورالعمل کار با دستگاه می باشد که در آن مطالب مهم و کاربردی از جمله، کار با دستگاه، نگهداری،اطلاعات فنی دستگاه،کالیبراسیون و موارد دیگر به صورت تصاویر تمام رنگی گنجانده شده است.
بسته بندی و ارسال از آنجایی که دستگاه تنسایل یکی از تجهیزات دقیق آزمایشگاهی می باشد، لذا حمل و نقل و جابجایی آن از اهمیت بسیار بالایی برخوردار است،لذا به منظورحفظ کیفیت و ماندگاری و حفاظت از آسیب دیدگی دستگاه، اقدام به بسته بندی با استحکام بالا نموده ایم تا بتوانیم آرامش خاطر و رضایتمندی مشتری را تامین نماییم.







مشخصات فنی دستگاه (تنسایل) کشش یونیورسال  آزمون تست استحکام



مشخصات فنی دستگاه کشش یونیورسال ( تنسایل )
مواد مورد آزمون	PE, PP, PA, PC, PS  و سایر پلاستیک ها
استاندارد مورد استفاده	ISO 37, ASTM D638, ISO 6259, ISO 527, ملی 6621  و …
گارانتی	1 سال
خدمات پس از فروش	10 سال
زمان تحویل	30 روز کاری
قابلیت کالیبراسیون	دارد (انتخابی)
آموزش کار با دستگاه و استاندارد	دارد (انتخابی)
نوع نیروهای قابل اندازه گیری	خمشی، فشاری، کششی
قابلیت نصب اکستنسیومتر	دارد
قابلیت حفاظت در برابر بار اضافه	دارد
قابلیت تعویض فیکسچر	دارد
قابلیت تعویض گیره	دارد
نوع کنترل	نرم افزار کامپیوتری اختصاصی
قابلیت ارائه داده های آزمون	دارد
ظرفیت نیرو  ( KN)	50
دامنه نیرو (FS%)	0/2-100
سرعت آزمون (mm/min)	0/1-500
دامنه حرکت بدون فک (mm)	600
دقت نیرو (FS%)	0/03
دقت جابجایی (mm)	0/01



مشخصات دستگاه آزمون کشش یونیورسال (تنسایل):

ظرفیت دستگاه: 1-2-5-20-50KN (۵۰۰۰ کیلو)

• ساختار دو ستونه و تک ستونه
• اندازه گیری نیروی کششی و فشاری و خمشی
• مجهز به اکستنسیومتر
• سرعت حرکت از 1 تا 1000 میلی متر بر دقیقه

ویژگیهای دستگاه تست کشش یونیورسال (تنسایل):

• قابلیت حفاظت در برابر بار اضافه
• فیکسچرهای قابل تعویض
• کنترل کامپیوتری و نرم افزار پیشرفته
• دامنه وسیع آزمون مواد مختلف
• تکرار پذیری بالا
• رزولوشن حرکتی 0.01 میلیمتر
• رزولوشن اندازه گیری نیرو 0.03 %.
• قابلیت دریافت گزارش از جزئیات  آزمون ها
• بر اساس استانداردهای بین المللی و ملی



مزایای دستگاه کشش تنسایل ( یونیورسال ) ایرانی به دستگاه‌های خارجی شامل موارد ذیل می‌باشد:

• قیمت مناسب
• نرم افزار و سیستم کنترل،طراحی و ساخت شرکت آزما پلیمر سام
• خدمات پس از فروش و پشتیبانی سریع و به موقع
• در دسترس بودن قطعات یدکی و جانبی
• به روز رسانی دو مرحله در سال
• قابلیت تغییر در نرم افزار متناسب با خواست مشتری
• قابلیت کالیبراسیون داخلی دستگاه توسط اپراتور
• نصب و راه اندازی و آموزش رایگان
• و ………
