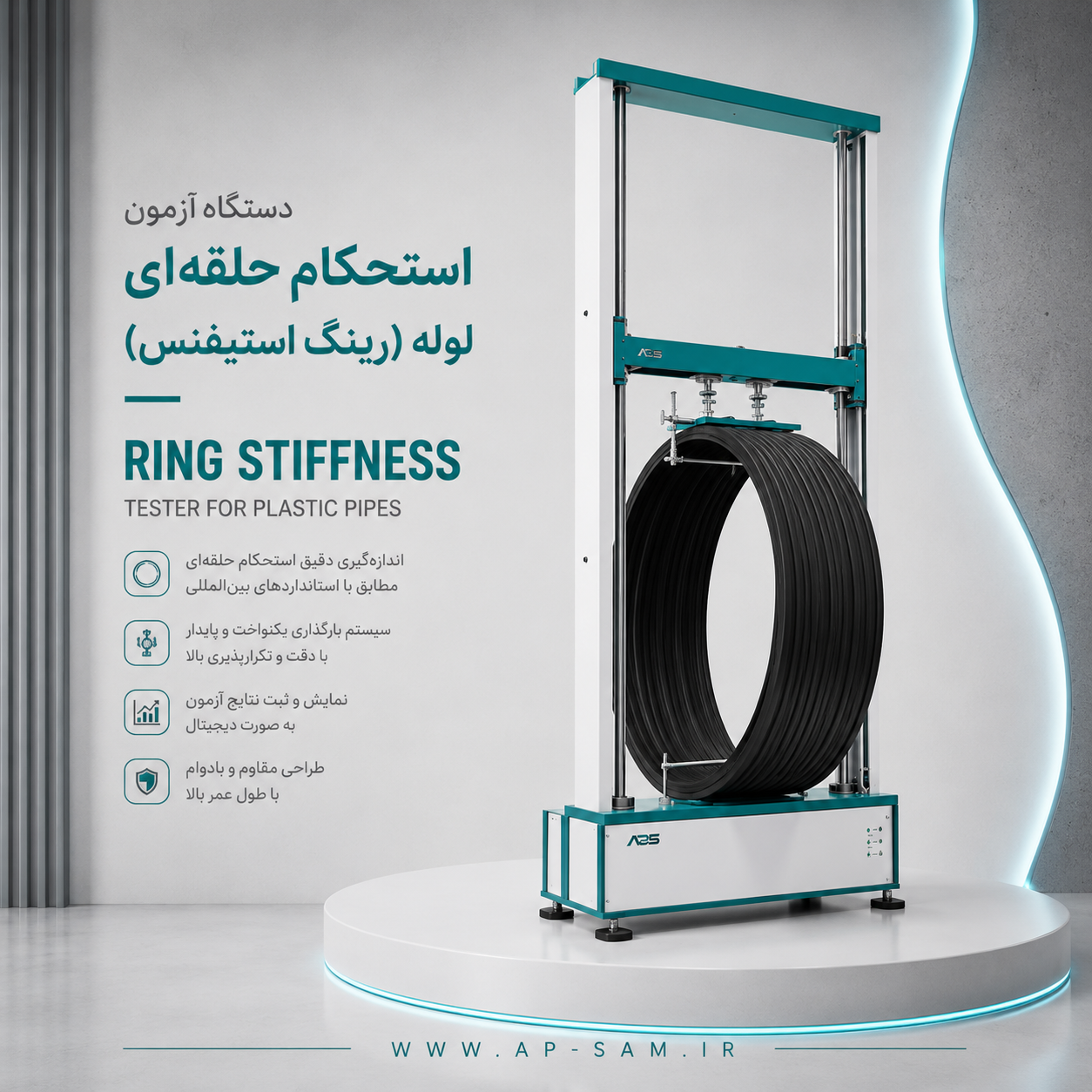

دستگاه آزمون استحکام حلقه ای لوله (دستگاه Ring Stiffness)
این دستگاه به منظور انجام آزمون و اندازه گیری مقاومت حلقوی و قدرت انعطاف پذیری و نرخ لغزش لوله های ترموپلاستیک می باشد.
- توضیحات
- نظرات (0)
توضیحات
دستگاه آزمون استحکام حلقه ای لوله (Ring Stiffness)
دستگاه آزمون استحکام حلقه ای لوله، یا همان دستگاه Ring Stiffness، یک دستگاه آزمایشگاهی است که برای انجام آزمایشات استحکام و انعطاف پذیری لوله های پلیمری استفاده می شود. این دستگاه با استفاده از فشار هیدرولیکی، میزان استحکام و انعطاف پذیری لوله های پلیمری را اندازه گیری می کند. این دستگاه شامل یک قالب حلقه ای است که به صورت افقی در اختیار قرار می گیرد. لوله پلیمری درون این قالب قرار داده می شود و سپس با استفاده از فشار هیدرولیکی، حلقه ای را به صورت کامل فشرده می کند. در این حالت، میزان استحکام و انعطاف پذیری لوله پلیمری به صورت همزمان اندازه گیری می شود. میزان استحکام حلقه ای لوله، به وابستگی به میزان استحکام و انعطاف پذیری لوله، در دستگاه Ring Stiffness اندازه گیری می شود. این دستگاه برای کنترل کیفیت لوله های پلیمری در صنایع مختلفی مانند صنعت آب و فاضلاب، صنایع نفت و گاز، صنایع خودروسازی و صنایع ساختمانی استفاده می شود.
دستگاه Ring Stiffness
استفاده از دستگاه Ring Stiffness به عنوان یکی از روش‌های مهم برای ارزیابی کیفیت و عملکرد لوله های پلیمری در برابر فشار و بارهای خارجی است. برای مثال، در صنعت آب و فاضلاب، لوله های پلیمری برای حمل و انتقال آب به کار می روند. بنابراین، لازم است که این لوله ها قادر باشند در برابر فشارهای خارجی وارد شده مقاومت کنند و از دستگاه Ring Stiffness برای بررسی این مقاومت استفاده می شود. همچنین، در صنایع نفت و گاز، لوله های پلیمری برای انتقال مایعات و گازها به کار می روند و لازم است که قادر باشند در برابر شرایط سخت محیطی وارد شده، مقاومت کنند. دستگاه Ring Stiffness برای بررسی این مقاومت نیز به کار می رود. در صنایع خودروسازی و ساختمانی نیز، لوله های پلیمری برای حمل و انتقال مایعات و گازها و همچنین در ساختمان ها برای ساخت سیستم های تهویه و تهویه مطبوع به کار می روند. در این موارد نیز، دستگاه Ring Stiffness برای اندازه گیری استحکام و انعطاف پذیری لوله های پلیمری به کار می رود. دستگاه Ring Stiffness با استفاده از استانداردهای مختلفی مانند ASTM D2412، EN 13793 و ISO 9969 تولید و عرضه می شود.
دستگاه استحکام حلقه ای(Ring stiffness) لوله های ترموپلاستیک با ظرفیت 50kn (5000 kgf)
– مطابق با استاندارد ملی 11436 و ISO 9969
– اندازه گیری سفتی، انعطاف پذیری حلقوی و نسبت خزش لوله های ترموپلاستیک
– دارای نیرو سنج – 5000 kgf Accuracy 0.03% FS
– با کنترل Servo موتور ساخت تایوان و ساختار چهار ستونه
– سیستم حرکتی بال اسکرو و راهنما ساخت آلمان
– کورس مفید دستگاه: 1200میلیمتر
– سرعت دستگاه: 1 تا 200 میلیمتر بر دقیقه
– دقت درسرعت: 0.5 ± درصد
– دقت در جابجایی: 0.01 ± میلیمتر
– مجهز به محدود کننده های سخت افزاری ( Limit switch) و نرم افزاری جهت جلوگیری از خسارتهای ناشی از افزایش نیرو (overload) و جابجایی بیش از توان دستگاه
– سیستم کنترل و نرم افزار طراحی و ساخت آزما پلیمر سام تحت سیستم عامل ویندوز با قابلیت به روز رسانی و محاسبه مدول و انرژی سطح زیر نمودار و نمایش نقطه yield و peak و rupture در آزمون کشش
– قابلیت کالیبراسیون نرم افزاری لودسل و سرعت و جابجایی توسط اپراتور
– قابلیت ثبت و بازخوانی و پرینت اطلاعات به صورت نامحدود
– قابلیت میانگیری از 4 لودسل
– قابلیت مقایسه چند نمودار با یکدیگر
– قابلیت نصب انواع فک
– قابلیت نصب اکستنسومتر جهت اندازه گیری قطر داخلی
– قابلیت نصب اکستنسومتر پورتابل جهت اندازه گیری قطر داخلی
– قابلیت انجام آزمون کشش در صورت درخواست
– توان مصرفی : تک فاز – 220 ولت
– دارای دفترچه راهنمای فارسی به همراه تصاویر جزئیات
| مشخصات فنی دستگاه آزمون استحکام حلقه ای لوله (Ring Stiffness) |
|
| مواد مورد آزمون | PE, PP, PA, PC, PS و سایر پلاستیک ها |
| استاندارد مورد استفاده | ASTMD-2412, DIN EN 1446,DIN16961-2, DIN 16961-1 ,ISO 9967, ISO 9969 , ISIRI 11436 |
| گارانتی | 1 سال |
| خدمات پس از فروش | 10 سال |
| زمان تحویل | 40روز کاری |
| قابلیت کالیبراسیون | دارد (انتخابی) |
| آموزش کار با دستگاه و استاندارد | دارد (انتخابی) |
| نوع نیروهای قابل اندازه گیری | خمشی، فشاری، کششی |
| سیستم حرکتی | سروو موتور و بال اسکرو |
| تعداد نیرو سنج موجود درصفحه | 4 |
| قابلیت نصب اکستنسیومتر | دارد |
| قابلیت حفاظت در برابر بار اضافه | دارد |
| قابلیت تعویض فیکسچر | دارد |
| قابلیت تعویض گیره | دارد |
| نوع کنترل | نرم افزار کامپیوتری اختصاصی |
| قابلیت ارائه داده های آزمون | دارد |
| ظرفیت نیرو ( KN) | 50 |
| دامنه نیرو (FS%) | 0/2-100 |
| سرعت آزمون (mm/min) | 0/1-500 |
| دامنه حرکت بدون فک (mm) | 1200(انتخابی) |
| فاصله بین ستون ها (mm) | 1100(انتخابی) |
| دقت نیرو (FS%) | 0/03 |
| دقت جابجایی (mm) | 0/01 |
مشخصات دستگاه استحکام حلقه:
- ظرفیت دستگاه: 50KN
- ساختار دو ستونه و چهار ستونه
- اندازه گیری نیروی کششی و فشاری و خمشی
- مجهز به اکستنسیومتر
- سرعت حرکت از 1 تا 1000 میلی متر بر دقیقه
ویژگیها:
- قابلیت حفاظت در برابر بار اضافه
- فیکسچرهای قابل تعویض
- کنترل کامپیوتری و نرم افزار پیشرفته
- دامنه وسیع آزمون مواد مختلف
- میانگیری از 4 لودسل
- تکرار پذیری بالا
- رزولوشن حرکتی 0.01 میلیمتر
- رزولوشن اندازه گیری نیرو 0.03 %
- قابلیت دریافت گزارش از جزئیات آزمون ها
- بر اساس استانداردهای بین المللی و ملی
- در صورت در خواست اكستنسومتر و پرینتر ، هزینه مربوطه اضافه میشود.
قیمت دستگاه آزمون استحکام حلقه ای لوله (دستگاه Ring Stiffness):
جهت اطلاع از قیمت دستگاه Ring Stiffness با واحد فروش شرکت آزما پلیمر سام تماس گرفته تا اطلاعات فنی و نمونه پروژه های موفق در ساخت دستگاه دستگاه Ring Stiffness همراه با رزومه شرکت را ارسال نماییم.
تلفن: 02177401074–09123200580
مهندس سعید پورسعیدی
ایمیل: info@ap-sam.ir
آدرس دفتر مرکزی: کیلومتر 15 اتوبان تهران کرج – بلوار پژوهش پژوهشگاه پلیمر و پتروشیمی ایران – مرکز رشد فناوری پلیمر – واحد فناور شرکت آزما پلیمر سام
آدرس کارخانه آزما پلیمر سام: کیلومتر 5 جاده قدیم کرج – خیابان 17 شهریور (شادآباد) – خیابان جوشن – نبش دوم شرقی – پلاک 11
