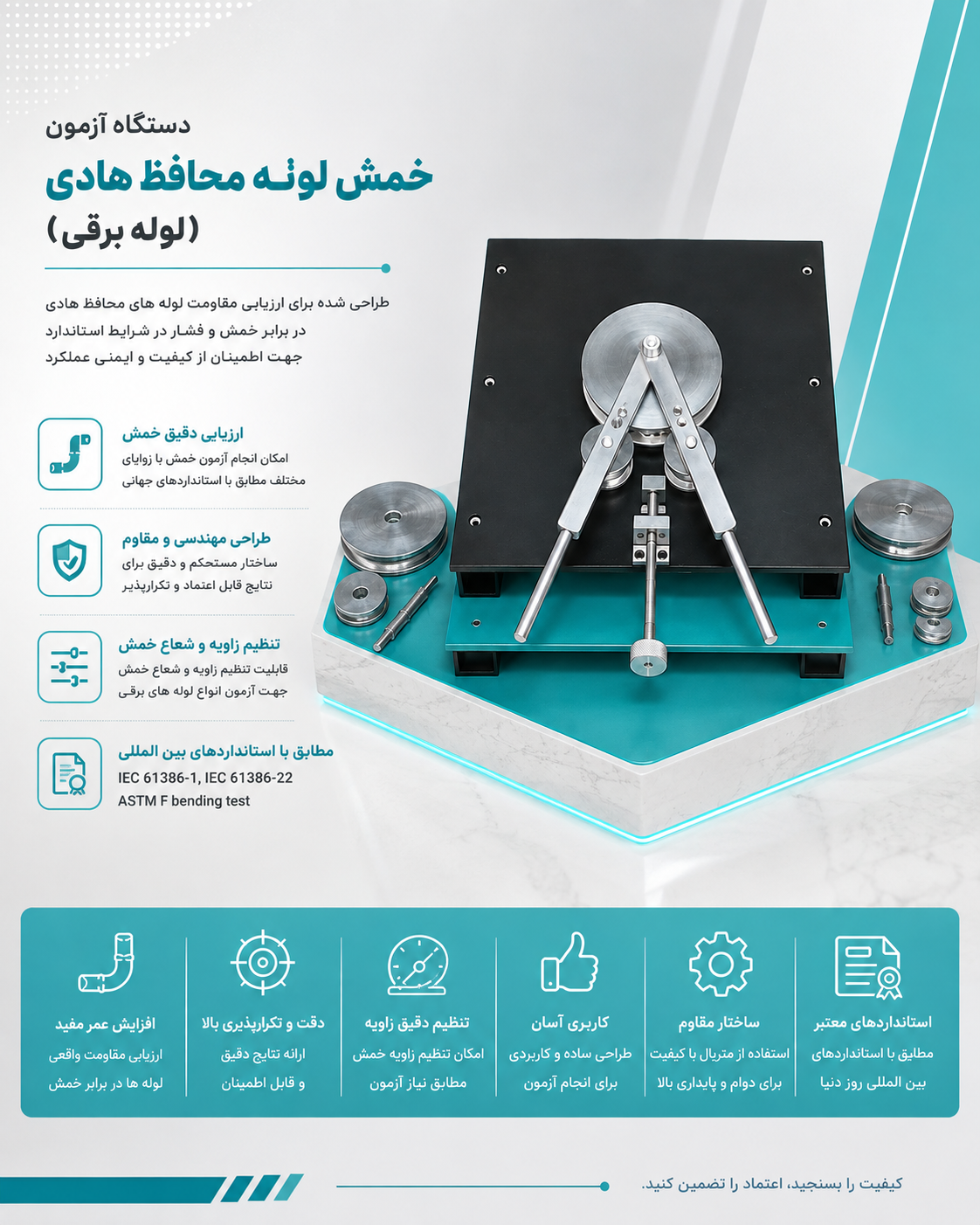

دستگاه آزمون خمش لوله محافظ هادی ( لوله برقی )
به منظور آزمون و بررسی رفتار لوله های محافظ هادی در برابر خمش
- توضیحات
- نظرات (0)
توضیحات
دستگاه تست آزمون خم کن لوله برقی دستی
| دستگاه آزمون خمش لوله برقی | |
| نمونه مورد آزمون | لوله محافظ هادی (لوله برقی) |
| استاندارد مورد استفاده | استاندارد ملی 11215 |
| گارانتی | 1 سال |
| خدمات پس از فروش | 10 سال |
| زمان تحویل | 20 روز کاری |
| قابلیت کالیبراسیون | دارد (انتخابی) |
| آموزش کار با دستگاه و استاندارد | دارد (انتخابی) |
| غلطک | دارد |
| سایز لوله مناسب غلطک (میلیمتر) | 16، 20 و 25 |
| سیستم اعمال نیروی خمش | دستی |
| سیستم اعمال نیروی خمش اتوماتیک |
برحسب سفارش |
| فنر | دارد |
| شاخص آزمون | دارد |
| سایز فنر | متناسب با قطر داخلی لوله |
| سایز شاخص | متناسب با قطر داخلی لوله |
| قابلیت تعویض سریع قالب | دارد |
| حرکت روان غلطک | دارد |
مشخصات دستگاه خم کن لوله برقی دستی:
- دارای غلطک های لوله سایز 16 و 20 و 25 میلیمتر
- سیستم اعمال نیروی خمش به صورت دستی
- مجهز به صفحه نگه دارنده با استحکام بالا
- دارای فنر و شاخص متناسب با قطر داخلی لوله
ویژگیها:
- قابلیت تعویض سریع قالبها
- حرکت روان غلطکها
- بر اساس استانداردهای ملی سری 11215
تجهیزات آزمون لوله و اتصالات برقی صلب (محافظ هادی)
| ردیف |
لوله صلب پلیمری غیر قابل خم (خم گرم)
21-11215 |
لوله صلب پلیمری قابل خم (خم سرد)
21-11215 |
| 1 |
آون | آون |
| 2 |
فریزر یا انکوباتور | فریزر یا انکوباتور |
| 3 |
تنسایل | تنسایل |
| 4 |
فک کشش و بهم فشردگی | فک کشش و بهم فشردگی |
| 5 |
تجهیز مقاوت عایقی | تجهیز مقاوت عایقی |
| 6 |
سیرکومتر و کولیس | سیرکومتر و کولیس |
| 7 |
تجهیز ویژگی گرمایی | تجهیز ویژگی گرمایی |
| 8 |
ضربه | ضربه |
| 9 |
شاخص | فنر و شاخص |
| 10 |
پین IP (برای IP30) | خمش(مکانیکی یا پنوماتیک) |
| 11 |
تجهیز تست شعله | تجهیز فرو رفتگی |
| 12 |
محلول آزمون نشانه گذاری | پین IP (برای IP30) |
| 13 |
———– |
تجهیز تست شعله |
| 14 |
———– | محلول آزمون نشانه گذاری |
کد 12 رقمی طبقه بندی لوله و اتصالات برقی (محافظ هادی)
| رقم | مشخصه | کد های مرسوم |
| 1 | مقاومت در برابر فشرده سازی | 2 |
| 2 | مقاومت در برابر ضربه | 2 |
| 3 | گستره پایین تر دما | 1-2 |
| 4 | گستره بالاتر دما | 1 |
| 5 | مقاومت در برابر خمش | 1 |
| 6 | مشخصه های الکتریکی | 1-2 |
| 7 | حفاظت در برابر نفوذ اجسام جامد | 3 |
| 8 | حفاظت در برابر نفوذ آّب | 0 |
| 9 | مقاومت در برابر خوردگی | 1 |
| 10 | استقامت کششی | 0 |
| 11 | مقاومت در برابر انتشار شعله | 1 |
| 12 | ظرفیت بار آویخته | 0 |
| رقم | ویژگی | طبقه بندی | نیروی فشرده سازی / نیوتن | مقاومت گرمایی با جرم / کیلوگرم |
| 1 | مقاومت در برابر فشرده سازی | 1 | 125 | 0/5 |
| 2 | 320 | 1 | ||
| 3 | 750 | 2 | ||
| 4 | 1250 | 4 | ||
| 5 | 4000 | 8 |
| رقم | ویژگی | طبقه بندی | جرم چکش/ کیلوگرم | ارتفاع سقوط/ میلی متر |
| 2 | مقاومت در برابر ضربه
(در گستره پایین تر دما) |
1 | 0/5 | 100 |
| 2 | 1 | 100 | ||
| 3 | 2 | 100 | ||
| 4 | 2 | 300 | ||
| 5 | 6/8 | 300 |
| رقم | ویژگی | طبقه بندی | دما / درجه سانتیگراد |
| 3 | گستره پایین تر دما | 1 | 5 |
| 2 | 5- | ||
| 3 | 15- | ||
| 4 | 25- | ||
| 5 | 45- |
| رقم | ویژگی | طبقه بندی | دما / درجه سانتیگراد |
| 4 | گستره بالاتر دما | 1 | 60 |
| 2 | 90 | ||
| 3 | 105 | ||
| 4 | 120 | ||
| 5 | 150 | ||
| 6 | 250 | ||
| 7 | 400 |
| رقم | ویژگی | طبقه بندی | قابلیت |
| 5 | مقاومت در برابر خمش
(در گستره پایین تر دما) |
1 | خم ناپذیر |
| 2 | خم پذیر | ||
| 3 | خم پذیر خود برگشت | ||
| 4 | انعطاف پذیر |
| رقم | ویژگی | طبقه بندی | مشخصه |
| 6 | مشخصه های الکتریکی | 0 | اظهار نشده |
| 1 | با مشخصه های پیوستگی الکتریکی | ||
| 2 | با مشخصه های عایقی الکتریکی | ||
| 3 | با مشخصه های پیوستگی و عایقی الکتریکی |
| رقم | ویژگی | طبقه بندی | قابلیت |
| 7 | حفاظت در برابر نفوذ اجسام جامد | 3 | حفاظت شده در برابر نفوذ اجسام جامد با قطر mm2/5 ≤ |
| 4 | حفاظت شده در برابر نفوذ اجسام جامد با قطر mm 1 ≤ | ||
| 5 | حفاظت شده در برابر نفوذ گرد و غبار | ||
| 6 | غیر قابل نفوذ در برابر نفوذ گرد و غبار |
| رقم | ویژگی | طبقه بندی | قابلیت |
| 8 | حفاظت در برابر نفوذ آّب | 0 | اظهار نشده |
| 1 | حفاظت شده در برابر بارش قائم قطرات آب | ||
| 2 | حفاظت شده در برابر بارش قائم قطرات آب – با زاویه °15 سامانه | ||
| 3 | حفاظت شده در برابر پاشش آب | ||
| 4 | حفاظت شده در برابر ترشح آب | ||
| 5 | حفاظت شده در برابر فوران آب | ||
| 6 | حفاظت شده در برابر فوران شدید آب | ||
| 7 | حفاظت شده در برابر اثرات ناشی از غوطه وری موقت آب |
| رقم | ویژگی | طبقه بندی | قابلیت |
| 9 | مقاومت در برابر خوردگی | 1 | حفاظت ضعیف درون و بیرون |
| 2 | خفاظت متوسط درون و بیرون | ||
| 3 | حفاظت متوسط درون، حفاظت بالای بیرون | ||
| 4 | حفاظت بالای درون و بیرون |
| رقم | ویژگی | طبقه بندی | نیروی کشش / نیوتن |
| 10 | استقامت کششی | 0 | اظهار نشده |
| 1 | 100 | ||
| 2 | 250 | ||
| 3 | 500 | ||
| 4 | 1000 | ||
| 5 | 2500 |
| رقم | ویژگی | طبقه بندی | قابلیت |
| 11 | مقاومت در برابر انتشار شعله | 1 | عدم انتشار شعله |
| 2 | انتشار دهنده شعله |
| رقم | ویژگی | طبقه بندی | بار/ نیوتن | مدت زمان/ ساعت |
| 12 | ظرفیت بار آویخته
(در گستره بالاتر دما) |
1 | 20 | 48 |
| 2 | 30 | 48 | ||
| 3 | 150 | 48 | ||
| 4 | 450 | 48 | ||
| 5 | 850 | 48 |
قیمت دستگاه آزمون خمش لوله محافظ هادی ( لوله برقی ):
جهت اطلاع از قیمت دستگاه تست خمش لوله محافظ هادی – قیمت دستگاه آزمون خمش لوله برقی با واحد فروش شرکت آزما پلیمر سام تماس گرفته تا اطلاعات فنی و نمونه پروژه های موفق در ساخت های تست استاندارد، همراه با رزومه شرکت را ارسال نماییم.
تلفن: 02177401074–09123200580
مهندس سعید پورسعیدی
ایمیل: info@ap-sam.ir
آدرس دفتر مرکزی: کیلومتر 15 اتوبان تهران کرج – بلوار پژوهش پژوهشگاه پلیمر و پتروشیمی ایران – مرکز رشد فناوری پلیمر – واحد فناور شرکت آزما پلیمر سام
آدرس کارخانه آزما پلیمر سام: کیلومتر 5 جاده قدیم کرج – خیابان 17 شهریور (شادآباد) – خیابان جوشن – نبش دوم شرقی – پلاک 11
جنرال کاتالوگ محصولات و خدمات شرکت آزما پلیمر سام
درخواست استعلام قیمت
جهت دریافت مشاوره و یا دریافت پیشفاکتور فرم را کامل کنید مدیران فروش شرکت آزما پلیمر سام در کمترین زمان ممکن به درخواست شما رسیدگی خواهند کرد.
