دستگاه آزمون انعطاف پذیری سیم و کابل

دستورالعمل آزمون انعطاف‌پذیری متحرک سیم و کابل

دامنه کاربرد: این دستورالعمل برای کلیه سیم‌ها و کابل‌ها به جز بندهایی با انعطاف‌پذیری بالا، سیم‌های با هادی انعطاف‌پذیر مورد استفاده در سیم‌کشی نصب ثابت و همچنین کابل‌های چند رشته‌ای با سطح مقطع نامی هادی بزرگتر از ۲٫۵ میلی‌متر کاربرد دارد.

آزمون انعطاف‌پذیری سیم و کابل:

1. یک نمونه از کابل انعطاف‌پذیر به طول تقریبی ۵ متر به شکل روی قرقره‌ها قرار گیرد و به هر انتهای آن وزنه مناسب وصل شود. (جرم وزنه، جریان اعمالی و قطر قرقره‌های A و B در استاندارد مشخص شده است. جدول شماره ۱ استاندارد ۲-۶۰۷ ISIRI)
2. در طی آزمون، نمونه کابل باید تحت بار به صورت زیر باشد:
   • کابل‌های دو و سه رشته: تمام رشته‌ها باید تحت جریان یک آمپر بر میلی‌متر مربع قرار گیرند.
   • کابل‌های ۴ و ۵ رشته: سه رشته باید تحت جریان یک آمپر بر میلی‌متر مربع قرار گیرند یا تمام رشته‌ها باید تحت جریانی معادل \sqrt{n/3}n/3​ آمپر بر میلی‌متر مربع قرار گیرند که NN تعداد رشته‌هاست.
   • کابل‌های با بیش از ۵ رشته نباید تحت بار قرار گیرند بلکه باید از یک جریان سیگنال استفاده شود.
3. ولتاژ روی رشته‌ها:
   • برای کابل‌های دو رشته، ولتاژ بین هادی‌ها باید در حدود ۲۳۰ ولت متناوب باشد.
   • برای سایر کابل‌ها که دارای سه رشته یا بیشتر هستند، ولتاژ متناوب ۳ فاز در حدود ۴۰۰ ولت باید به سه هادی آن اعمال شود و دیگر هادی‌ها به سیم خنثی متصل شوند. (سه رشته مجاور باید آزمون شوند. در صورتیکه ساختمان پوشش کابل دو لایه باشد، ولتاژ باید به لایه بیرونی اعمال شود. این موضوع همچنین وقتی که از جریان بار تحت ولتاژ ضعیف استفاده می‌شود، نیز کاربرد دارد.)
4. پس از تنظیم تعداد رفت و برگشت، دستگاه را روشن کرده و کلید جریان را بچرخانید.

یادآوری: دستگاه آزمون انعطاف‌پذیری باید به گونه‌ای ساخته شود که در خلال آزمون، وقتی که عیوب زیر بروز نمود، آنها را تشخیص داده و متوقف شود:

• قطع جریان
• اتصال کوتاه بین هادی‌ها
• اتصال کوتاه بین آزمونه و قرقره‌ها

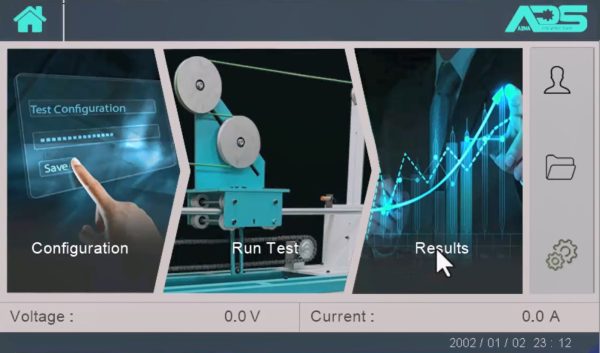

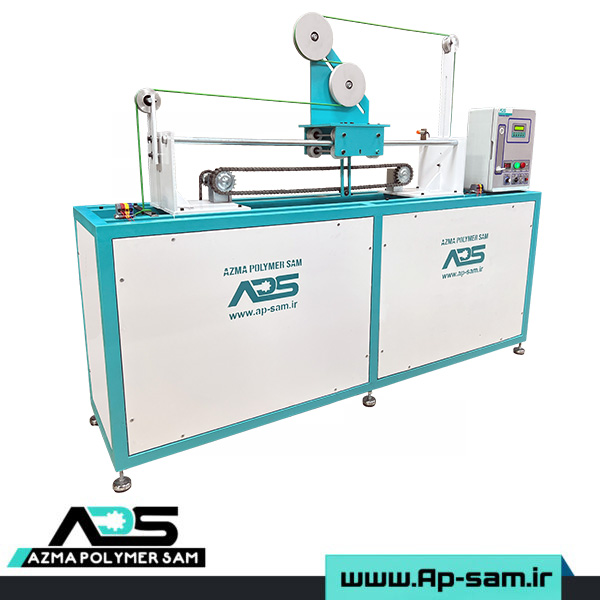

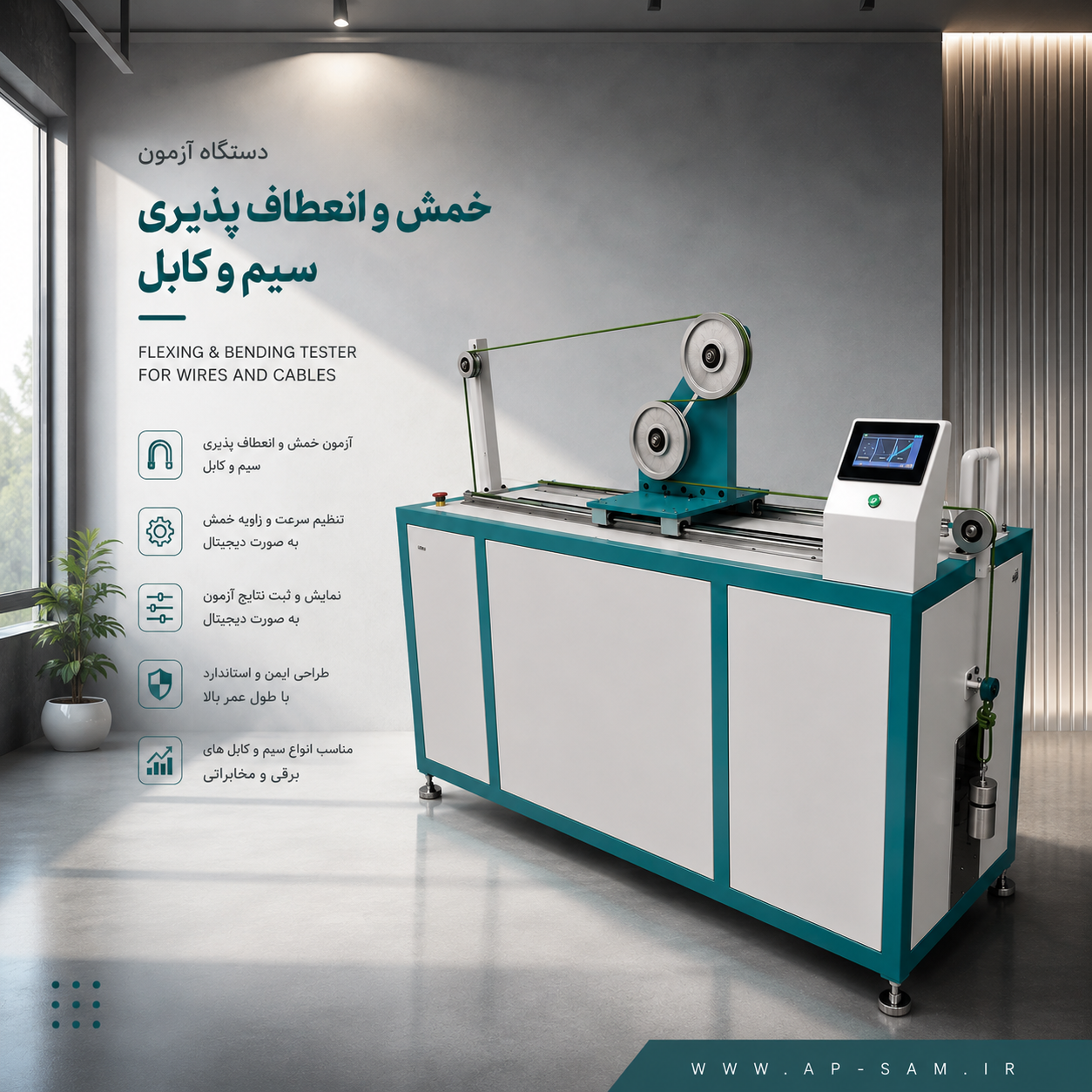

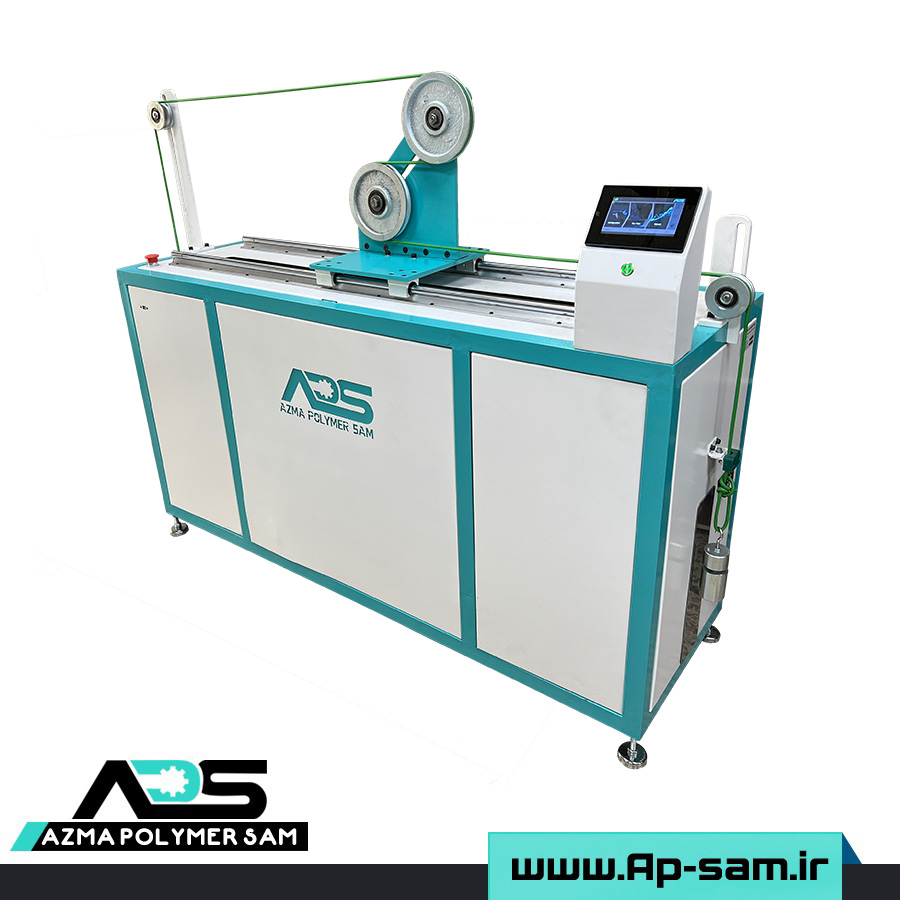

سیم به طول حدود ۵ متر بر روی غلطک‌های دستگاه نصب می‌گردد. با شروع آزمون، دستگاه به صورت هوشمند تعداد رشته‌های سیم را تشخیص داده و براساس استاندارد ارائه شده، آزمون را شروع می‌نماید. این آزمون شامل اعمال جریان به سیم طبق استانداردهای مربوطه، همزمان با حرکت کالسکه دستگاه به صورت رفت و برگشتی به تعداد ۱۵۰۰۰ سیکل و سرعت ۰٫۳۳ متر بر ثانیه می‌باشد. در طول مدت آزمون، در صورت بروز هر کدام از خطاهای قید شده در استانداردهای آزمون، دستگاه به صورت اتوماتیک آزمون را متوقف نموده و سیکل‌های رفت و برگشت تا بروز نقص را مشخص می‌نماید.
