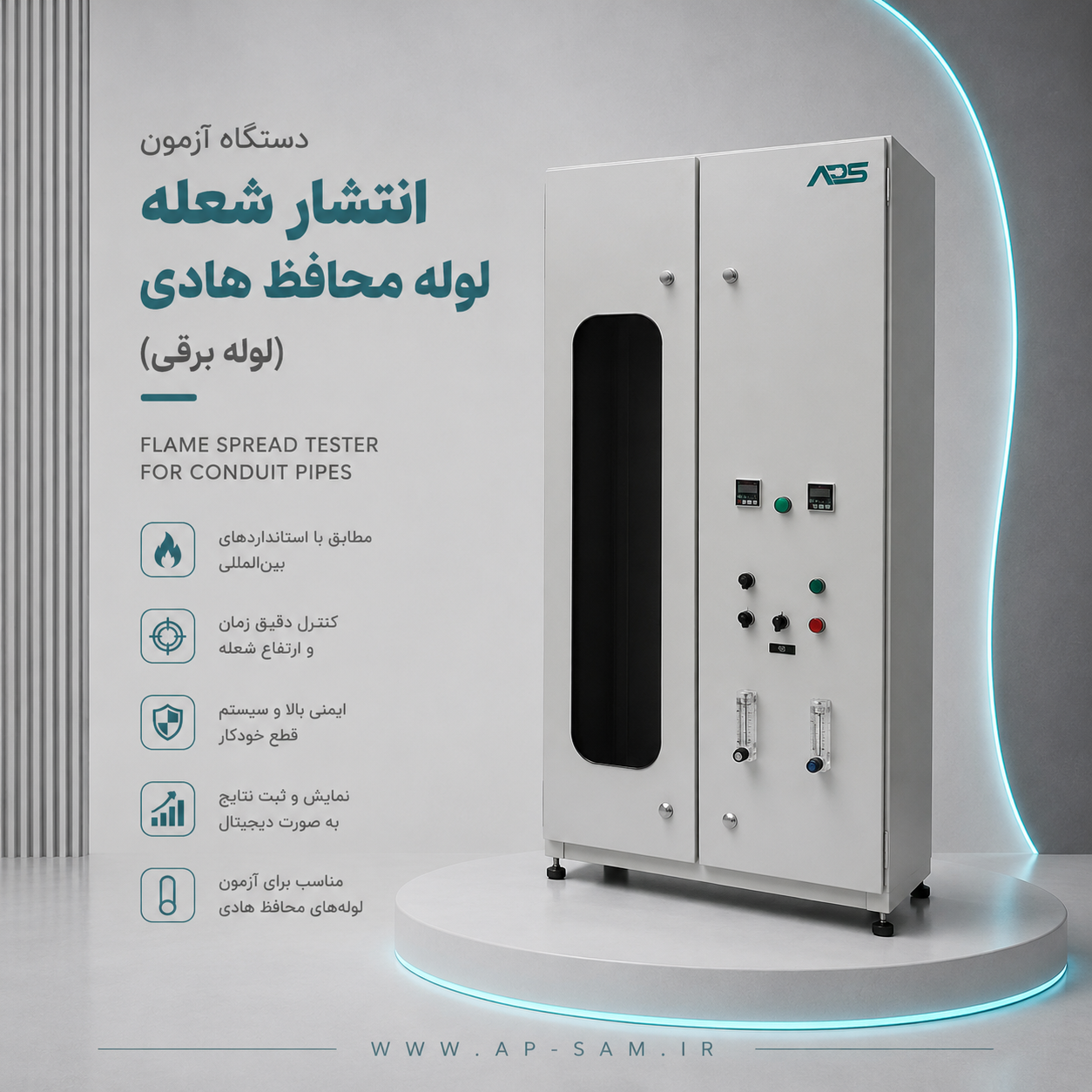

دستگاه آزمون انتشار شعله لوله محافظ هادی (لوله برقی)
در سامانه های لوله و اتصالات مورد کاربرد در سیستم برق کشی ساختمان، آزمون مقاومت به گسترش شعله حیاتی و مهم می باشد. این سامانه ها باید مقاومت کافی در برابر انتشار شعله داشته باشند.
پس از اعمال شعله با شرایط مشخص شده در استاندارد که در ادامه ذکر خواهد شد، لوله برقی نباید هیچ شعله قابل مشاهده یا التهاب ماندگار داشته باشد و یا در صورت وجود، شعله یا التهاب در مدت 30 ثانیه پی از برداشتن شعله خاموش گردد.
نمونه ای به طول 675 میلیمتر را به طور قائم درون محفظه فلزی مکعب مستطیل شکل نصب کنید.
نصب به وسیله دو گیره فلزی به پهنای تقریبی 25 میلیمتر که از هم 550 میلیمتر فاصله دارند و فاضله آن ها از دو سر نمونه تقریبا مساوی است انجام می شود.
- توضیحات
- نظرات (0)
توضیحات
دستگاه تست شعله لوله لوله برقی
| مشخصات دستگاه تست شعله لوله برقی | |
| نمونه مورد آزمون | لوله های محافظ هادی(لوله برقی) |
| استاندارد مورد استفاده | استاندارد ملی 11215 و IEC60695 |
| گارانتی | 1 سال |
| خدمات پس از فروش | 10 سال |
| زمان تحویل | 20 روز کاری |
| قابلیت کالیبراسیون | دارد (انتخابی) |
| آموزش کار با دستگاه و استاندارد | دارد (انتخابی) |
| سیستم کنترل فشار گاز | دارد |
| سیستم کنترل دبی گاز | دارد |
| سیستم قطع جریان گاز اضطراری | دارد |
| جنس محفظه | استیل ضد زنگ |
| ابعاد محفظه | مطابق استاندارد |
| سیستم تهویه اتوماتیک | دارد |
| قابلیت تنظیم زمان تهویه | دارد |
| سیستم کنترل زمان شروع و پایان آزمون | اتوماتیک |
| سیستم جابجایی شعله پس از آزمون | دستی |
| قابلیت تنظیم فاصله نگهدارنده | دارد |
| قابلیت تنظیم زمان اعمال شعله | دارد |
تجهیزات آزمون لوله و اتصالات برقی صلب (محافظ هادی)
| ردیف |
لوله صلب پلیمری غیر قابل خم (خم گرم) 21-11215 | لوله صلب پلیمری قابل خم (خم سرد) 21-11215 |
| 1 |
آون | آون |
| 2 |
فریزر یا انکوباتور | فریزر یا انکوباتور |
| 3 |
تنسایل | تنسایل |
| 4 |
فک کشش و بهم فشردگی | فک کشش و بهم فشردگی |
| 5 |
تجهیز مقاوت عایقی | تجهیز مقاوت عایقی |
| 6 |
سیرکومتر و کولیس | سیرکومتر و کولیس |
| 7 |
تجهیز ویژگی گرمایی | تجهیز ویژگی گرمایی |
| 8 |
ضربه | ضربه |
| 9 |
شاخص | فنر و شاخص |
| 10 |
پین IP (برای IP30) | خمش(مکانیکی یا پنوماتیک) |
| 11 |
تجهیز تست شعله | تجهیز فرو رفتگی |
| 12 |
محلول آزمون نشانه گذاری | پین IP (برای IP30) |
| 13 |
———– |
تجهیز تست شعله |
| 14 |
———– | محلول آزمون نشانه گذاری |
کد 12 رقمی طبقه بندی لوله و اتصالات برقی (محافظ هادی)
| رقم | مشخصه | کد های مرسوم |
| 1 | مقاومت در برابر فشرده سازی | 2 |
| 2 | مقاومت در برابر ضربه | 2 |
| 3 | گستره پایین تر دما | 1-2 |
| 4 | گستره بالاتر دما | 1 |
| 5 | مقاومت در برابر خمش | 1 |
| 6 | مشخصه های الکتریکی | 1-2 |
| 7 | حفاظت در برابر نفوذ اجسام جامد | 3 |
| 8 | حفاظت در برابر نفوذ آّب | 0 |
| 9 | مقاومت در برابر خوردگی | 1 |
| 10 | استقامت کششی | 0 |
| 11 | مقاومت در برابر انتشار شعله | 1 |
| 12 | ظرفیت بار آویخته | 0 |
| رقم | ویژگی | طبقه بندی | نیروی فشرده سازی / نیوتن | مقاومت گرمایی با جرم / کیلوگرم |
| 1 | مقاومت در برابر فشرده سازی | 1 | 125 | 0/5 |
| 2 | 320 | 1 | ||
| 3 | 750 | 2 | ||
| 4 | 1250 | 4 | ||
| 5 | 4000 | 8 |
| رقم | ویژگی | طبقه بندی | جرم چکش/ کیلوگرم | ارتفاع سقوط/ میلی متر |
| 2 | مقاومت در برابر ضربه
(در گستره پایین تر دما) |
1 | 0/5 | 100 |
| 2 | 1 | 100 | ||
| 3 | 2 | 100 | ||
| 4 | 2 | 300 | ||
| 5 | 6/8 | 300 |
| رقم | ویژگی | طبقه بندی | دما / درجه سانتیگراد |
| 3 | گستره پایین تر دما | 1 | 5 |
| 2 | 5- | ||
| 3 | 15- | ||
| 4 | 25- | ||
| 5 | 45- |
| رقم | ویژگی | طبقه بندی | دما / درجه سانتیگراد |
| 4 | گستره بالاتر دما | 1 | 60 |
| 2 | 90 | ||
| 3 | 105 | ||
| 4 | 120 | ||
| 5 | 150 | ||
| 6 | 250 | ||
| 7 | 400 |
| رقم | ویژگی | طبقه بندی | قابلیت |
| 5 | مقاومت در برابر خمش
(در گستره پایین تر دما) |
1 | خم ناپذیر |
| 2 | خم پذیر | ||
| 3 | خم پذیر خود برگشت | ||
| 4 | انعطاف پذیر |
| رقم | ویژگی | طبقه بندی | مشخصه |
| 6 | مشخصه های الکتریکی | 0 | اظهار نشده |
| 1 | با مشخصه های پیوستگی الکتریکی | ||
| 2 | با مشخصه های عایقی الکتریکی | ||
| 3 | با مشخصه های پیوستگی و عایقی الکتریکی |
| رقم | ویژگی | طبقه بندی | قابلیت |
| 7 | حفاظت در برابر نفوذ اجسام جامد | 3 | حفاظت شده در برابر نفوذ اجسام جامد با قطر mm2/5 ≤ |
| 4 | حفاظت شده در برابر نفوذ اجسام جامد با قطر mm 1 ≤ | ||
| 5 | حفاظت شده در برابر نفوذ گرد و غبار | ||
| 6 | غیر قابل نفوذ در برابر نفوذ گرد و غبار |
| رقم | ویژگی | طبقه بندی | قابلیت |
| 8 | حفاظت در برابر نفوذ آّب | 0 | اظهار نشده |
| 1 | حفاظت شده در برابر بارش قائم قطرات آب | ||
| 2 | حفاظت شده در برابر بارش قائم قطرات آب – با زاویه °15 سامانه | ||
| 3 | حفاظت شده در برابر پاشش آب | ||
| 4 | حفاظت شده در برابر ترشح آب | ||
| 5 | حفاظت شده در برابر فوران آب | ||
| 6 | حفاظت شده در برابر فوران شدید آب | ||
| 7 | حفاظت شده در برابر اثرات ناشی از غوطه وری موقت آب |
| رقم | ویژگی | طبقه بندی | قابلیت |
| 9 | مقاومت در برابر خوردگی | 1 | حفاظت ضعیف درون و بیرون |
| 2 | خفاظت متوسط درون و بیرون | ||
| 3 | حفاظت متوسط درون، حفاظت بالای بیرون | ||
| 4 | حفاظت بالای درون و بیرون |
| رقم | ویژگی | طبقه بندی | نیروی کشش / نیوتن |
| 10 | استقامت کششی | 0 | اظهار نشده |
| 1 | 100 | ||
| 2 | 250 | ||
| 3 | 500 | ||
| 4 | 1000 | ||
| 5 | 2500 |
| رقم | ویژگی | طبقه بندی | قابلیت |
| 11 | مقاومت در برابر انتشار شعله | 1 | عدم انتشار شعله |
| 2 | انتشار دهنده شعله |
| رقم | ویژگی | طبقه بندی | بار/ نیوتن | مدت زمان/ ساعت |
| 12 | ظرفیت بار آویخته
(در گستره بالاتر دما) |
1 | 20 | 48 |
| 2 | 30 | 48 | ||
| 3 | 150 | 48 | ||
| 4 | 450 | 48 | ||
| 5 | 850 | 48 |
قیمت دستگاه انتشار شعله لوله محافظ هادی (لوله برقی):
جهت اطلاع از قیمت دستگاه انتشار شعله لوله محافظ هادی (لوله برقی) با واحد فروش شرکت آزما پلیمر سام تماس گرفته تا اطلاعات فنی و نمونه پروژه های موفق در ساخت دستگاه انتشار شعله لوله محافظ هادی (لوله برقی) همراه با رزومه شرکت را ارسال نماییم.
تلفن: 02177401074–09123200580
مهندس سعید پورسعیدی
ایمیل: info@ap-sam.ir
آدرس دفتر مرکزی: کیلومتر 15 اتوبان تهران کرج – بلوار پژوهش پژوهشگاه پلیمر و پتروشیمی ایران – مرکز رشد فناوری پلیمر – واحد فناور شرکت آزما پلیمر سام
آدرس کارخانه آزما پلیمر سام: کیلومتر 5 جاده قدیم کرج – خیابان 17 شهریور (شادآباد) – خیابان جوشن – نبش دوم شرقی – پلاک 11
